Композитная черепица – современный кровельный материал, в основе которого - стальной лист, защищенный алюмоцинковым сплавом, покрытый каменным гранулатом. Интересна история создания композитной черепицы.

Все началось с изобретения, сделанного новозеландским ученым Луи Фишером. В 40-х годах прошлого столетия в Англии ангары для военной техники строились из оцинкованного железа, сверху покрывались битумом, и в завершение, песком разного цвета – таковы были требования камуфляжа. Луи Фишер взял идею на вооружение и, вернувшись на родину, стал инициатором производства нового композитного материала – металлочерепицы, покрытой битумом и каменной крошкой.

На протяжении лет метод изготовления претерпел значительные изменения – битум заменили материалом на основе акрила, который имеет значительно больший срок службы и отличается хорошим сцеплением с каменной крошкой. Для увеличения срока службы и дополнительной защиты от коррозии стальной лист, лежащий в основе композитной черепицы, стали защищать алюмоцинковым слоем, а каменный гранулят покрывать слоем акриловой глазури.

Алюмоцинковый сплав надежно защищает стальное основание, а каменный гранулят служит композитной черепице дополнительной защитой и придает кровле сходство с натуральной керамикой. Прозрачная акриловая глазурь способствует самоочищению кровельного покрытия от пыли во время дождя. Благодаря защитному слою из каменных гранул композитная черепица обладает хорошими звукопоглощающими свойствами.

Небольшие размеры листов помогают сократить отходы при монтаже, а большой выбор профилей и цветов помогут выполнить любое стилевое решение для Вашего дома. Кроме того, кровля из композитной черепицы очень долговечна – срок службы материала более 50 лет, гарантия составляет 30 лет.

Композитная черепица - основные характеристики

  • оригинальное кровельное покрытие
  • презентабельный внешний вид
  • высокая коррозийная стойкость
  • пожаробезопасность
  • бесшумность при дожде
  • легкий кровельный материал
  • срок службы более 50 лет

Композитная черепица Metrotile – продукция известной бельгийской компании, производится уже более 60 лет и более 10 лет присутствует на российском рынке. Композитная черепица Метротайл представлена пятью коллекциями (Метробонд, Метрошейк, Метрошейк II, Метроклассик и Метрорумен) и имеет более 11 вариантов цветовых решений. На всю продукцию Метротайл предоставляется 30-летняя гарантия.

Композитная черепица Metrobond – самая популярная в России коллекция из линейки продукции бельгийской компании Metrotile. Благодаря классическому профилю, создается эффект натуральной черепичной кровли, что позволяет применять кровельный материал Metrobond практически для любого архитектурного стиля. На композитную металлочерепицу Метробонд предоставляется 30-летняя гарантия.

Композитная черепица Gerard. Компания AHI Roofing (Ахи Руфин), головной офис которой находится в Новой Зеландии, заслуженно является мировым лидером в области производства высоко-технологичных кровельных материалов из стали. Продукция компании известна в более чем 70 странах мира на протяжении вот уже 50 с лишним лет. В настоящее время композитная черепица Gerard (Джерард) производится на трех собственных заводах компании и четырех заводах, работающих по лицензии. На черепицу Gerard предоставляется 50-летняя гарантия.

Композитная черепица Roser - Южнокорейская компания уже много лет успешно производит композитную черепицу и экспортирует продукцию в страны Европы, Азии и Африки. Композитная черепица Roser представлена четырьмя коллекциями: Spany, Roser Bond, Cleo и Rowood и имеет множество цветовых решений. На продукцию Roser предоставляется 30-летняя гарантия.

Монтаж композитной черепицы и основания под нее аналогичен монтажу металлочерепицы, однако имеет ряд специфических особенностей, связанных со свойствами этого материала и рекомендациями производителя.

Рассмотрим пример монтажа композитной черепицы и кровельных аксессуаров Metrobond Бельгийской компании Metrotile:

Основные элементы кровли

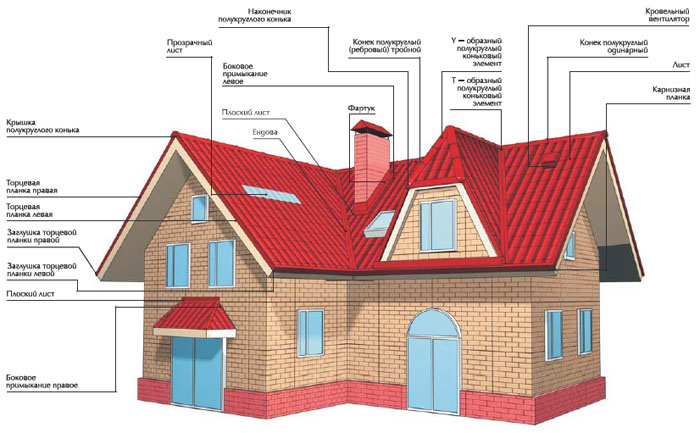

Этот схематичный чертеж даст Вам общее представление об основных элементах кровли и о назначении аксессуаров Metrobond.

Композитная черепица Metrotile - расположение элементов на кровле

1. Подготовка стропильной конструкции, контробрешетка

Монтаж стропильной конструкции осуществляется в соответствии с проектной документацией и СНиПом, при этом должны быть учтены снеговые и ветровые нагрузки в конкретной местности. Минимальный уклон ската, при котором возможно применение композитной черепицы - 1:5 (примерно 12 градусов). Если отдельные элементы Вашей кровли имеют меньший уклон, то необходимо предварительно выполнить 100%-ную гидроизоляцию этих элементов (например, рулонными наплавляемыми битумными материалами по сплошному деревянному настилу), и монтировать композитную черепицу в декоративных целях.

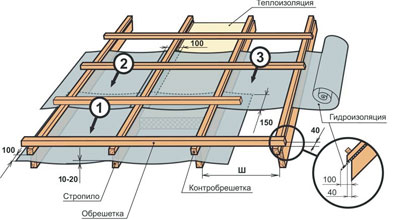

Монтаж композитной черепицы - подготовка основания
рис 4.1-1

Торцы стропил запиливаются вертикально. На стропила Рис. 4.1 - 1 укладывается антиконденсатная гидроизоляция. Рекомендуется применять: Ютакон-140, Никофол NW, DELTA MAXX или их аналоги.

В случае, если толщина утеплителя равна толщине стропила, необходимо использовать супердиффузионную гидроизоляцию Тайвек. Гидроизоляция монтируется горизонтальными полотнами, снизу вверх, начиная от карниза, с нахлестами по вертикали не менее 150 мм и с нахлестами по горизонтали не менее 100 мм. При этом необходимо обеспечить провисание пленки между стропилами на 1-2 см. Стыковку полотен по вертикали производить на стропиле. Первое полотно гидроизоляции свешивается ниже края стропил на 100 мм. В верхней части ската гидроизоляция не доводится до конька на 100 мм для вентиляции пространства ВК-2

Рис. 4.1 - 2. По стропилам, поверх гидроизоляции, набивается контробрешетка, брусок сечением 50x50 мм, для создания вентиляционного канала ВК-1, крепления гидроизоляции и обеспечения вентиляции подкровельного пространства Рис. 4.1 - 2 – А. Нижний торец бруска контробрешетки запиливается вертикально и свешивается за край стропила на 40мм. Рис. 4.1-1

Монтаж композитной черепицы
рис 4.1-2

Если угол уклона кровли составляет менее 200, контробрешетка выполняется из брусков сечением 50х75 мм для увеличения сечения вентиляционного канала ВК-1 Рис. 4.1 - 2 – В. Если в конструкции кровли имеется ендова, то монтаж гидроизоляции и контробрешетки следует начинать с ендовы (в соответствии с П 4.8).

Во время монтажа теплоизоляции убедитесь в наличии вентиляционного канала ВК-2 между гидроизоляцией и теплоизоляцией.

ВНИМАНИЕ! Наличие вентиляционных каналов ВК-1, ВК-2 является обязательным условием нормальной работы кровли! В результате обеспечивается функционирование кровли без намерзания льда и образования конденсата. В случае если используется супердиффузионная гидроизоляция Тайвек, вентиляционный канал ВК-2 отсутствует.

2. Монтаж обрешетки

Для обрешетки применяются деревянные бруски сечением 50x50 мм, если шаг стропил Ш Рис. 4.1 - 2. не превышает 1000 мм. При большем шаге стропил сечение, брусков необходимо увеличить в соответствии с рекомендациями Вашего проектировщика. Влажность материала не должна превышать 20% от сухого веса. Монтаж обрешетки осуществляется снизу вверх. Нижняя обрешетина прибивается на расстоянии 20 мм от нижнего торца бруска контробрешетки Рис. 4.2 - 1 и служит для фиксации нижнего ряда листов Рис. 4.2 - 1 Выноска I. Бруски обрешетки стыкуйте на брусках контробрешетки. Длина брусков обрешетки должна быть не менее двух пролетов между стропилами.

Важно, чтобы расстояние между нижними гранями обрешетин обязательно выдерживалось равным 370 мм! Это условие, необходимое для образования замка между стыкуемыми листами композитной черепицы, обеспечивает надежную гидроизоляцию, ветрозащиту и эстетичный вид кровли. С этой целью нужно использовать шаблоны, которые можно изготовить из подручных средств Рис. 4.2 - 1. Верхний ряд обрешетки образует нерегламентированное расстояние А до конька. Оптимальной длиной стропила является такая его длина, при которой A=370 мм, что соответствует целому листу Метробонд (MetroBond®), Метророман (MetroRoman®), Метрошейк (MetroShake®), Метрошейк-II (MetroShake-®I)I, Метроклассик (MetroClassic®).

Коньковые бруски обрешетки, необходимые для крепления полукруглых коньковых элементов, должны крепиться по обе стороны от конька на расстоянии 130 мм. Рис. 4.2 - 1 Выноска II. Коньковые бруски обрешетки необходимые для крепления ребровых коньков предварительно необходимо обтесать и закрепить по обе стороны от конька на расстоянии 120 мм. Рис. 4.2 - 1 Выноска III.

Если Ваша кровля содержит ендовы, то бруски обрешетки должны отстоять справа и слева от линии ендовы на 180 мм. Подробно монтаж в ендове описан в разделе 4.8.

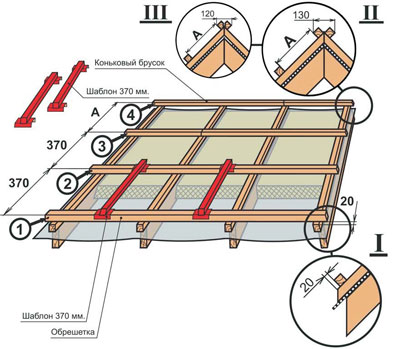

Монтаж обрешетки под композитную черепицу
рис 4.2-1

3. Монтаж черепицы на карнизе

  1. Установить карнизную доску. Толщина карнизной доски выбирается равной 40 мм.
  2. Надежно прикрепить карнизную доску к стропилам гвоздями.
  3. Установить на карнизную доску кронштейны крепления водосточных желобов Рис. 4.3 - 1
    Выноска II. Если Вы не планируете монтаж водостоков, то установите на карнизную доску капельник для конденсата Рис. 4.3 - 1 Выноска I. Капельник для конденсата можно изготовить из
    карнизной планки Рис. 4.3 - 2. Расход карнизной планки при этом увеличится вдвое.
  4. Установить карнизный элемент, начиная от края карниза.
  5. Карнизный элемент крепится 4 гвоздями.
  6. Установить остальные карнизные элементы с нахлестом не менее 100 мм.

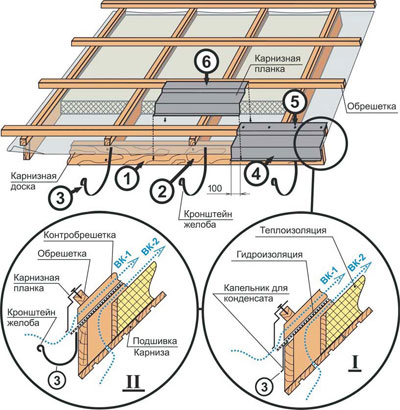

Монтаж композитной черепицы на карнизе
рис 4.3-1

ВНИМАНИЕ! Во время монтажа карниза убедитесь, что:
– поверх карнизной доски лежит гидроизоляционная пленка, таким образом, чтобы был
беспрепятственный сток конденсата в желоб водосточной системы Рис. 4.3 - 1 Выноска II
или на капельник для конденсата Рис. 4.3 - 1 Выноска I;
– капельник карнизной планки выходит в водосточную систему;
– между карнизным элементом и гидроизоляцией оставлено пространство для притока воз-
духа в подкровельную вентиляцию по вентиляционному каналу ВК-1 пунктирная линия;
– в подшивке карниза есть каналы для притока воздуха в подкровельную вентиляцию по
вентиляционному каналу ВК-2 пунктирная линия.

Монтаж капельника Metrobond
рис 4.3-2

4. Монтаж черепицы на скате кровли

Начинать укладывать листы следует с нахлестом в направлении сверху - вниз (нижний элемент заходит под верхний). При укладке листы из верхнего ряда, уже закрепленные вверху, приподнимаются, и под них заводится следующий лист. Затем верх нового ряда листов вместе с низом предыдущего ряда прибивается к обрешетке.

ВНИМАНИЕ! При выборе порядка укладки листов в каждом ряду следует учитывать преобладающие направления ветровых потоков в данной местности Рис. 4.4 - 1 – A или Рис. 4.4 - 1– В.

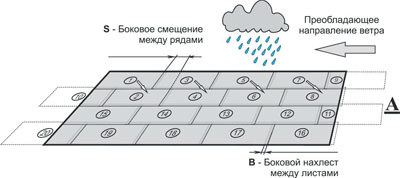

Монтаж композитной черепицы Metrobond на скате кровли
рис 4.4-1-А

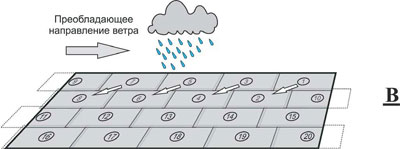

Монтаж черепицы Метробонд на скате кровли
рис 4.4-1-В

Листы необходимо устанавливать в шахматном порядке с боковым смещением S между рядами. В местах нахлестов не должно сходиться более трех листов. Боковое смещение между рядами S и боковой нахлест между листами B см. Рис. 4.4 - 1 следует выбирать в зависимости от коллекции композитной черепицы согласно таблице:

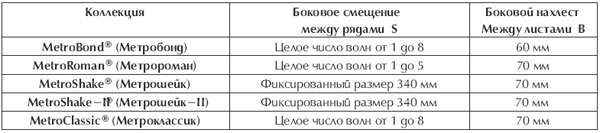

Правила монтажа композитной металлочерепицы


На Рис. 4.4 - 2 показано, в какие точки и в какой последовательности следует забивать гвозди в зависимости от коллекции композитной черепицы. Схемы приведены для случая, когда последующий в ряду лист накладывается слева на предыдущий. Если лист оказывается последним в ряду, то для закрепления его свободного края применяется гвоздь 4а. Гвозди следует забивать под углом 450 к поверхности материала Рис. 4.4 - 2 Выноска I.

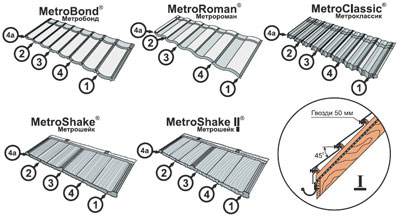

Схема монтажа композитной металлочерепицы
рис 4.4 - 2

При необходимости шляпки гвоздей окрашиваются краской и засыпаются каменной посыпкой. Краска и посыпка поставляются в виде ремкомплекта. Гвозди можно забивать вручную Рис. 4.4 - 3 – А или при помощи пневмопистолета Рис. 4.4 - 3 – В. В случае применения пневмопистолета монтаж можно вести снизу вверх, находясь ниже монтируемого листа.

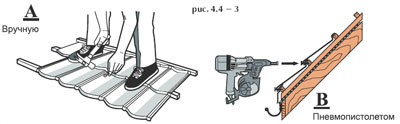

Монтаж черепицы Метротайл Крепление композитной черепицы
рис 4.4 - 3
Рис. 4.4 - 4 – А


Прежде, чем устанавливать верхний ряд листов, измерьте расстояние А Рис. 4.2 - 1. В зависимости от расстояния А возможно несколько вариантов крепления верхнего ряда листов.

Если расстояние А равно 370 мм, то можно сразу приступать к монтажу
верхнего ряда листов.

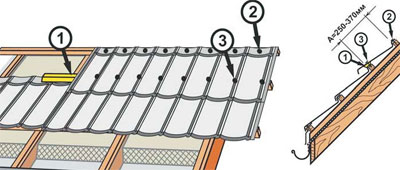

Крепление композитной металлочерепицырис 4.4- 4-В

Если расстояние А находится в пределах 250-370 мм, то можно сдвинуть один ряд на другой. В этом случае крепление листов производится сверху, гвозди забиваются в вершину профиля листа. Для сохранения расчетных значений предельной снеговой и ветровой нагрузки следует забивать 8 гвоздей на лист. Между листами ставится уплотнитель. Рис. 4.4 - 4 – В

Монтаж черепицы Metrobond
рис 4.4-4-С

5. Монтаж черепицы на фронтоне

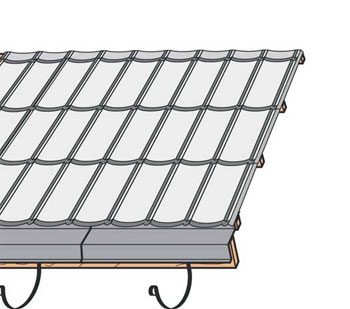

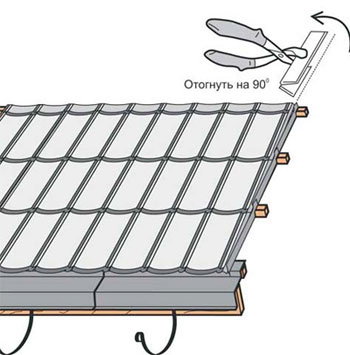

Монтаж композитной черепицы на фронтоне Монтаж ветровой планки Метробонд
рис 4.5-1
рис 4.5-2

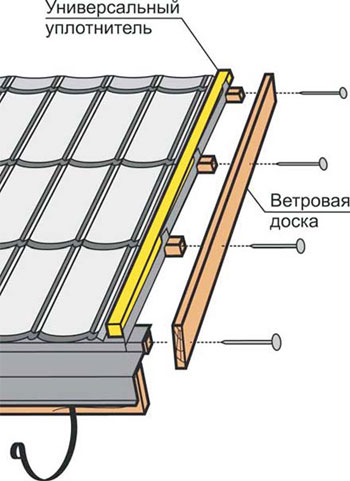

Монтаж ветровой планки Metrobond Монтаж ветровой планки Metrotile
рис 4.5-3
рис 4.5-4

Монтаж ветровой планки Метротайл
рис 4.5-5

Смонтируйте кровельные листы заподлицо с торцами брусков обрешетки. Рис. 4.5 - 1 При помощи ручного гибочного приспособления отогнуть вверх на 90 0 края листов на расстояние 30-40 мм. Рис. 4.5 - 2 К торцам брусков обрешетки прикрепите ветровую доску сечением 25х130 мм.

ВНИМАНИЕ! Верхняя кромка ветровой доски выставляется так, чтобы торцевая планка едва касалась фигурными зубцами поверхности кровельных листов. На кровельные листы наклейте универсальный уплотнитель. Рис. 4.5 - 3 Монтаж торцевых планок производят снизу вверх. Нижний торец первой от карниза торцевой планки закрывается заглушкой торцевой планки. Заглушка вставляется внутрь торцевой планки, герметизируеся силиконом и крепится на 4 самореза. Перед фиксацией все торцевые планки следует выложить на ветровой доске. Убедитесь, что планки уложены ровно и правильно, затем прибейте планки к ветровой доске – по 5–6 гвоздей на каждую планку Рис. 4.5 - 4.

Вместо торцевой планки может использоваться полукруглый конек. Сечение узла крепления торцевой планки см. Рис. 4.5 - 5 – А. Если толщина кровельного пирога на фронтоне превышает 130 мм, под торцевую планку подложите дополнительный фартук, изготовленный из плоского листа. Рис. 4.5 - 5 – В

6. Монтаж черепицы на коньке

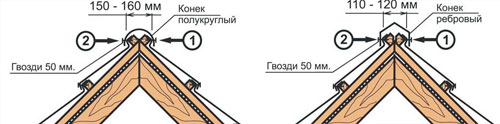

Монтаж композитной черепицы на коньке

рис 4.6-1

рис 4.6-2

Коньковые элементы крепятся гвоздями к верхним брускам обрешетки (Рис. 4.6 - 1 и Рис. 4.6 - 2). Если кровля односкатная, конек выполняется согласно Рис. 4.6 - 4. Плоский лист изготавливается согласно уклону кровли и толщине стропил. Полукруглые коньковые элементы укладываются, как показано на Рис. 4.6 - 3.

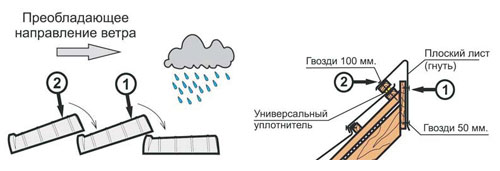

Монтаж коньковой черепицы Метробонд

рис 4.6-3

рис 4.6-4

Для предотвращения попадания снега и влаги между коньковым брусом и коньковым элементом можно уложить универсальный плотнитель.


Монтаж конькового элемента Metrobond
рис 4.6-5


В случае необходимости торцы коньков закрываются заглушками. Рис.6.6 - 5.

7. Монтаж черепицы на вальмовой кровле

Вдоль вальмового конька, на расстоянии 150-160 мм, необходимом для крепления полукруглого конькового элемента или на расстоянии 120-130 мм, необходимом для крепления ребрового конькового элемента, на обрешетку крепятся бруски 50х50 мм. Рис. 4.7 - 1.

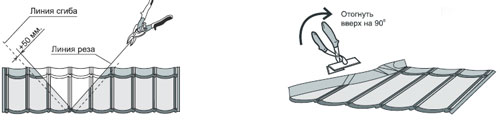

Листы MetroTile®, примыкающие к вальме готовятся согласно Рис. 4.7- 2 и Рис. 4.7- 3. Для этого отмеряется необходимый размер листа и в соответствии с ним на листе отмечается линия сгиба. К ней дается припуск 50 мм и наносится линия реза. По линии реза отрезается заготовка Рис. 4.7 - 2. По линии сгиба край загибается вверх на 90 0 при помощи ручного или специального инструмента Рис. 4.7 - 3. Замеры производятся на кровле, но режут и сгибают листы обычно на земле.

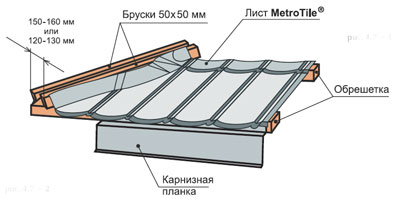

Монтаж композитной черепицы на вальмовой кровле
рис 4.7-1

Монтаж черепицы Metrobond

рис 4.7-2

рис 4.7-3

Монтаж композитной черепицы Metrobondрис 4.7-4

Перед монтажом вальмовых коньков дополнительно уложите уплотнители. Уплотнители ставятся вдоль бруса конька. Дальнейшее крепление вальмовых коньков производится аналогично креплению обычного конька. Укладывают полукруглые коньковые элементы, как показано на Рис. 4.7 - 4.

8. Монтаж черепицы в ендове

Справа и слева от линии ендовы на ширину не менее 200 мм крепятся доски толщиной 25 мм под ендову Рис. 4.8 - 1.

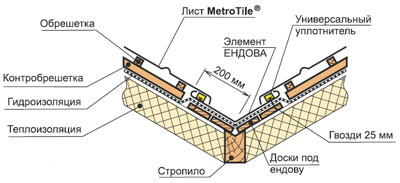

Монтаж черепицы Metrobond в ендове
рис 4.8-1

Гидроизоляция, смонтированная по скатам укладывается поверх гидроизоляции уложенной вдоль ендовы с нахлестом не менее 150 мм.

К ендовым доскам крепят гвоздями элементы ендова снизу вверх, начиная от карниза с нахлестом 100 мм. Гвозди забивают на максимально возможном расстоянии от линии ендовы и на расстоянии 30 мм от ее верхнего края. Каждый последующий элемент вдвигают в предыдущий и также крепят гвоздями. Вдоль бортика ендовы рекомендуется устанавливать универсальный уплотнитель.

ВНИМАНИЕ! Элемент ендова поставляется без каменной посыпки.

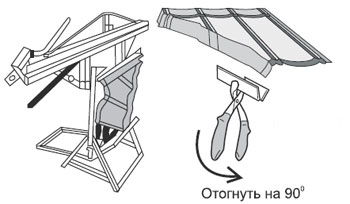

Монтаж кровли Metrobond в ендове
рис 4.8-2

Перед монтажом, боковой край кровельного листа можно отогнуть вниз при помощи ручного или специального гибочного приспособле ния Рис. 4.8 - 2. Расстояние между нижним отгибом и элементом ендова должно составлять 10–15 мм.

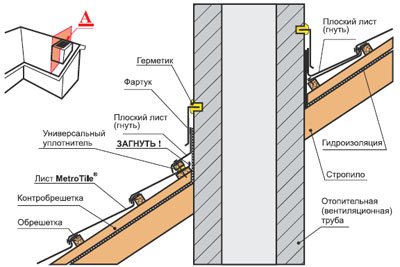

9. Герметизация отопительной (вентиляционной) трубы

До монтажа кровельных материалов, необходимо оштукатурить отопительные и вентиляционные трубы. Трубы не должны иметь напусков, уступов и пр. На Рис. 4.9 - 1 показан разрез отопительной (вентиляционной) трубы в плоскости А, параллельной стропилам.

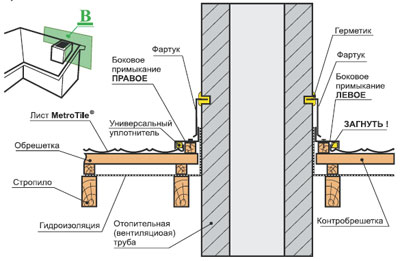

Монтаж композитной черепицы - установка примыканий
рис 4.9-1

Монтаж композитной черепицы - установка примыканий
рис 4.9-2

10. Монтаж черепицы на внешнем и внутреннем переломе ската

Монтаж черепицы на внешнем переломе ската показан на Рис. 4.11 - 1.
Монтаж черепицы на внутреннем переломе ската показан на Рис. 4.11 - 2.

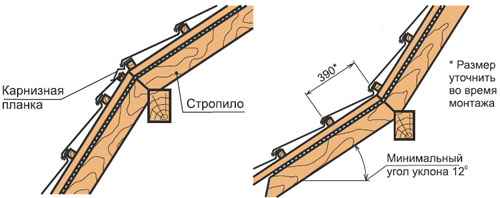

Монтаж композитной черепицы на изломе кровли

рис 4.11-1

рис 4.11-2

* Размер зависит от угла уклона скатов и уточняется в процессе монтажа обрешетки.

11. Монтаж снегозадержателей

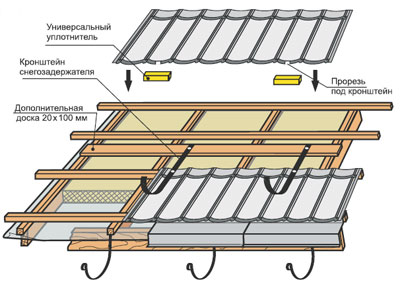

Монтаж снегозадержателей на композитной кровле
рис 4.14-1

Монтаж снегозадержателей на кровле Metrotile
рис 4.14-2

Структура материала MetroTile® препятствует лавинообразному сходу снега с кровли. В тех случаях, когда угол уклона кровли превышает 400 или строительные нормы требуют установки снегозадержателей, их возможно установить согласно Рис. 4.14 - 1 и Рис. 4.14 - 2.

12. Монтаж композитной черепицы поверх старой кровли

Композитная черепица MetroTile® быстро и эффективно монтируется поверх старого или морально устаревшего покрытия, что позволяет владельцу дома реконструировать кровлю. Технология монтажа позволяет монтировать композитную черепицу MetroTile ® на фальцевую кровлю, кровлю имеющую волнистый профиль и гибкую черепицу.

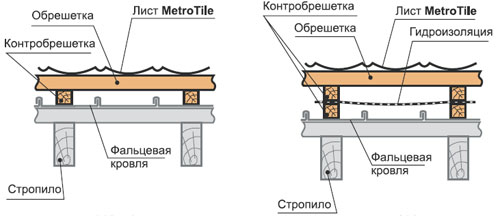

Монтаж композитной черепицы поверх старой кровли

рис 4.15-1

рис 4.15-2

Контробрешетка по фальцевой кровле монтируется из бруска сечением 50 мм х 50 мм с шагом 500 мм Рис. 4.15 - 1. Далее производится монтаж обрешетки и самой черепицы MetroTile® в соответствии с настоящей инструкцией. Если кровля, например, фальцевая, Рис. 4.15 - 2 протекает, то необходимо дополнительно добавить слой подкровельной гидроизоляции.

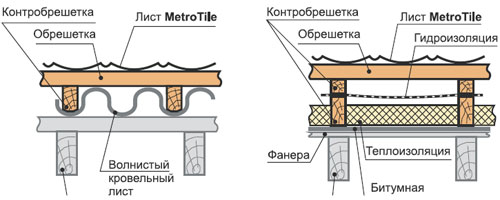

Монтаж черепицы Метробонд

рис 4.15-3

рис 4.15-4

Для монтажа поверх кровли, имеющей волнистый профиль, с шагом не более 500 мм монтируется контробрешетка Рис. 4.15 - 3. С этой целью, вдоль волны старой кровли, необходимо закрепить брусок, сечение которого, по высоте должно быть больше высоты волны, а по ширине брусок необходимо обтесать, чтобы он плотно ложился в углубление волны. Далее производится монтаж обрешетки и самой черепицы MetroTile® в соответствии с настоящей инструкцией.

Контробрешетка по битумной черепице монтируется из бруска сечением 50 мм х 50 мм с шагом 500 мм. Далее производится монтаж обрешетки и самой черепицы MetroTile ® в соответствии с настоящей инструкцией. Кроме того, кровлю дополнительно можно утеплить Рис. 4.15 - 4.

Вентиляция подкровельного пространства

За счет контробрешетки создается вентиляционный канал ВК-1. Во время оформления карниза обеспечивается поступление воздуха снизу в вентканал ВК-2. (см. Рис. 4.3 - 1). Для выхода воздуха из подкровельного пространства на расстоянии не более 1м от конька обустраивают коньковый вентиляционный выход. Если верхняя часть кровли имеет холодный чердак, то предусматривают слуховые окна Рис. 5 - 1. Суммарная площадь слуховых окон принимается не менее 1/300 от площади горизонтальной проекции кровли. Если холодный чердак отсутствует или по проекту не предусмотрены слуховые окна, необходимо установить кровельные вентиляторы Рис. 5 - 2. Кровельные вентиляторы необходимы для обеспечения выходов воздуха из вентканалов в районе конька.


Монтаж черепицы Metrobond - Вентиляция подкровельного пространстваОпорные площадки кровельных вентиляторов MetroTile ® повторяют профиль выбранного материла – Метробонд (MetroBond®), Метророман (MetroRoman®), Метрошейк (MetroShake®). Вентиляторы изготовлены из ПВХ, и сверху защищены той-же базальтовой посыпкой, что и остальные детали. Для достижения рекомендуемой производительности конькового вентиляционного выхода кровельные вентиляторы должны устанавливаться не дальше 0.8 м от конька, по одному на каждые 50-70 кв. м поверхности кровли. Наряду с обеспечением эффективной вентиляции кровельные вентиляторы препятствуют проникновению в уязвимые чердачные помещения дождевой воды, снега и птиц.

Вентиляция черепицы Metrobond
